Производительность по зерну,
кг/час.............140ч
Выход продукта, % .......................................59
Установленная мощность, кВт .......................5,5
Напряжение питающей сети, В......................380
Частота вращения барабана, С-1( об/мин) .....10(600)
Габариты
длина, мм...........................2200
ширина, мм.........................800
высота, мм .........................2750
Вес, кг................................450

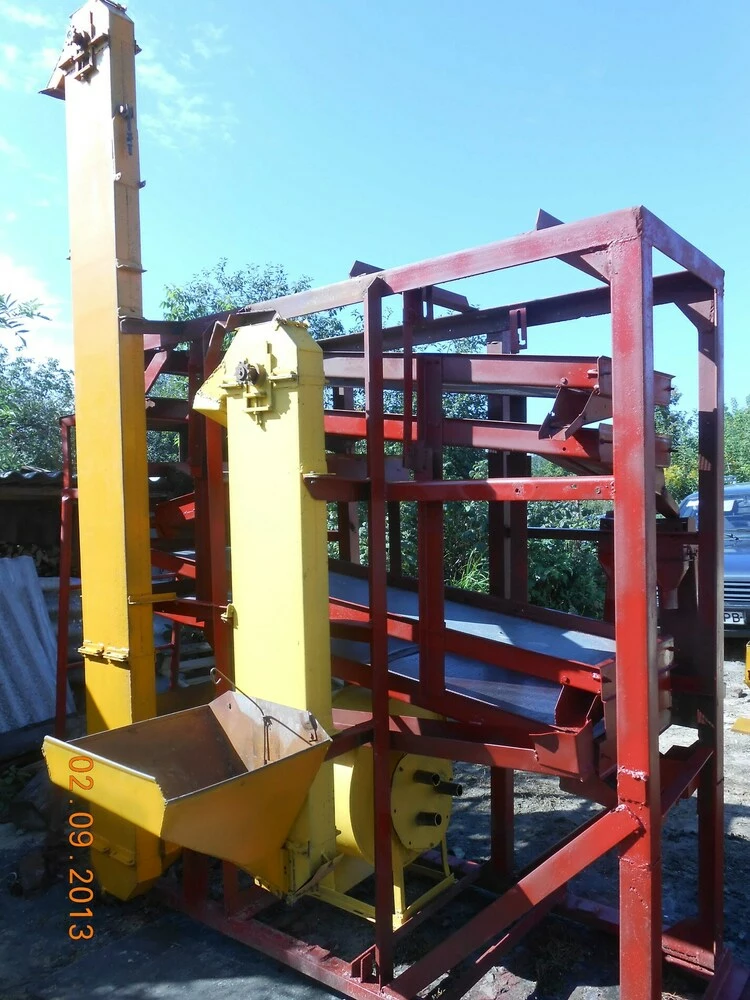

Агрегат шелушильный АШ-200-5,5 состоит из
следующих функциональных частей:
Загрузочное устройство предназначено для подачи перерабатываемого
зерна к основным механизмам переработки. Состоит из двух норий
(большая и малая ), бункера загрузочного и бункера
промежуточного. Привод ,нории осуществляется от мотора редуктора 4
через цепную передачу.
Сепаратор ситовой предназначен для подготовки зерновой массы к
обработке, а также сортировки обрушенной массы. Состоит из трех
групп сит с различным функциональным назначением. Сита отсевочные
предназначены для отделения от зерна тел инородного происхождения с
размерами превьплающими 05 мм и меньше 0 3.8 мм. Вторая группа
предназначена для разделения обрабатываемого зерна на три фракции с
последующей переработкой каждой фракции в отдельности.
Третья группа сит позволяет разделить обрушенную массу на составные
части (продукт, сечка, мучка, шелуха). Первая фракция параллельно с
калибровкой подается на обрушку в устройство шелушильное через
лоток и промежуточный бункер. Вторая и третья фракции накапливаются
в мешках, подвешенных к лоткам.
Для прохождения зерна через сепаратор ситовой сита установлены с
уклоном 10°, а всему сепаратору с помощью кривошипно-шатунного
механизма придается возвратно-поступательное движение в
горизонтальной плоскости с частотой 5 Гц и величиной перемещения 24
мм.

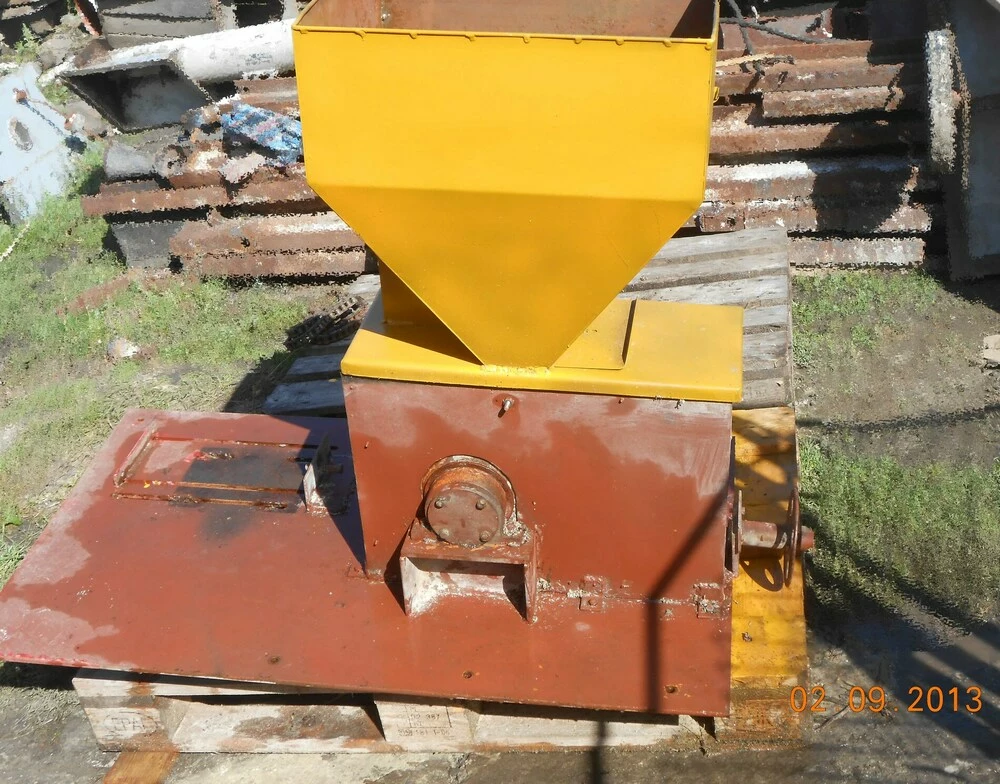

Устройство рушильное предназначено для обрушки зерна. Состоит из
барабана, собранного из пяти абразивных кругов, резиновой деки и
штурвала для регулировки зазора между барабаном и декой. Вся
конструкция помещена в кожух и герметизирована резиновыми
боковинами. Барабан и дека притираются при наладке.
Система аспирации предназначена для удаления из перерабатываемой
массы зерна шелухи и других легких включений. Состоит из вытяжного
вентилятора, аспираторов и резиновых трубопроводов.
